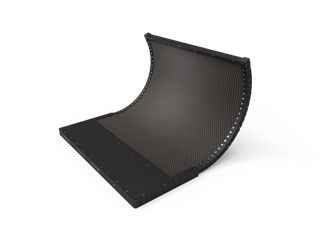

139 Mikron amorphes Silizium A-Si gekrümmter A-Si DR und zerstörungsfreie Prüfung
H3543HWF-AG Es handelt sich um einen tragbaren drahtlosen Flachmelder auf Basis eines amorphen Siliziumoberflächensensors, geeignet für Rohrleitungsinspektionen, industrielle Inspektionen, zerstörungsfreie Prüfungen und andere Bereiche
Sensor
Rezeptortyp a-Si
Scintillator Gos
Aktivfläche 350 x 430 mm
Auflösung 2560 x 3072
Pixel Pitch 139 μm
Stromversorgung und Batterie
Adapter in Wechselstrom 100-240V,50-60Hz
Adapter aus DC 24V,2.7A
Leistungsausfall < 20 W
Batteriebetriebszeit 6,5 h
Ladezeit 4,5 h
Bildqualität
Beschränkung der Auflösung 3,5 LP/mm
Energiebereich 40-350 KV
Dynamischer Bereich ≥ 84 dB
Empfindlichkeit ≥ 0,54 LSB/nGy
Ghos < 1% 1. Bild
DQE 42% @(1 LP/mm)
28% @(2 LP/mm)
MTF) 68% @(1 LP/mm)
38% @(2 LP/mm)
20% @ ((3 LP/mm)
Elektroelementen und Schnittstellen
A/D-Umwandlung 16 Bit
Datenoberfläche Gigabit Ethernet/802.11ac 5G
Zeit erwerben Kabel: 1s; drahtlos: 2s
Exposure Control Software/außen
Eingebetteter Speicher 4 GB DDR4, 8 GB SD-Karte

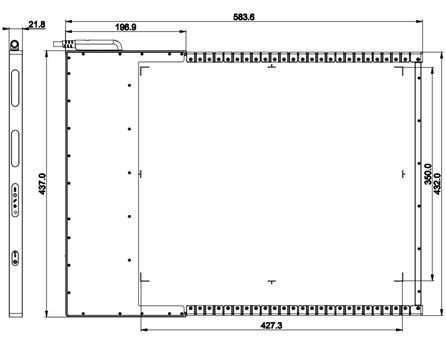

Mechanische
Abmessungen 583 x 437 x 21,8 mm
Gewicht 4,5 kg
Materialien Aluminium und Magnesiumlegierungen
Frontplatte aus Kohlenstofffaser
Umweltfragen
Temperatur 10-35°C (Betrieb); -10~50°C (Speicherung)
Luftfeuchtigkeit 30-70% RH (nicht kondensierend)
Eintrittsschutz IP54
