Nadelöcher-Detektor zum Testen von Schutzbeschichtungsfehlern von Öl- und Gaspipelines, Kabeln, Emaille, Metalltanks
Details:
[Funktion]
Der HD-201 Porositäts-Holiday-Detektor ist ein spezielles Prüfgerät zur Erkennung von Fehlern in Schutzbeschichtungen von Öl- und Gaspipelines, Kabeln, Emaille, Metalltanks, Rümpfen und anderen. Es ist ein einfaches und praktisches Gerät.
[Merkmal]
1, Geringer Stromverbrauch, kleine Größe, geringes Gewicht；
2, Einfache Bedienung；
[Haupttechnischer Index]
1, Messbereich:
HD-201A:0,03-3,5 mm (Epoxy-Kohleteerpech-Medium)
HD-201B:3,5-10,0 mm (Erdöl-Asphalt-Medium)
HD-201C:0,03-10,0 mm (Epoxy-Kohleteerpech, Erdöl-Asphalt-Medium)
3, Ausgangs-Hochspannung:
HD-201A:0,5-15 KV
HD-201B:15-35 KV
HD-201C:0,5-35 KV
4, Anzeige: Zeiger
5, Hochspannungsregelsystem: Einstellung mit gewöhnlichem Potentiometer
6, Gleichstromversorgung: 12 V
7, Verbrauch: <5 W
8, Alarmverzögerung: 1-2 s
9, Hochspannungs-Sonde: Elektronischer Hochspannungsgenerator
10, Verpackung: Metallkoffer
11, Hauptabmessungen: 165 mm × 155 mm × 68 mm
12, Gewicht: 1,5 kg (inklusive Batterie)
[Prinzip]
Der Detektor erzeugt eine hohe Gleichspannung, die über eine Sonde auf die Beschichtungsoberfläche aufgebracht wird. Der Detektor ist über die zurückgeführte Hochspannung mit dem Substrat verbunden. Wenn die Sonde über einen Beschichtungsfehler geführt wird, schließt sich der Stromkreis und Strom fließt von der Sonde zum Substrat. Infolgedessen werden im Detektor akustische und visuelle Alarme ausgelöst und am Fehler kann ein Funke entstehen.
[Testspannungsplan]
| Korrosionsschutzmaterial |
Beschichtungsdicke |
Prüfspannung |
Bemerkungen |
|
Epoxy-Kohleteerpech
Zwei Öltücher
|
0,2
0,4
0,6
0,8
|
4-5 KV oder selbst
|
Falls ein Standard umgesetzt werden soll, gemäß dem Standard
|
|
Erdölpech
|
2
3
5,5
7
9
|
11
15
18
20
24
|
| Polyethylenband |
Gemäß: 3249 TC=V Formelumrechnung V: Spannung TC: Dicke der Korrosionsschutzschicht
Standardmäßige Umsetzung der Akzeptanzkriterien von SY4014-92
|
| Glasemailliert |
Abhängig von der Erfahrung, die Prüfspannung beträgt im Allgemeinen 8 KV-20 KV |
| Andere Korrosionsschutzmaterialien |
Abhängig von der Auslegung der Konstruktionsabteilung zur Prüfung der Isolationsleistung der Spannung oder des Materials selbst. |

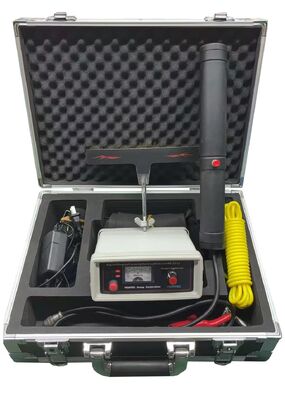

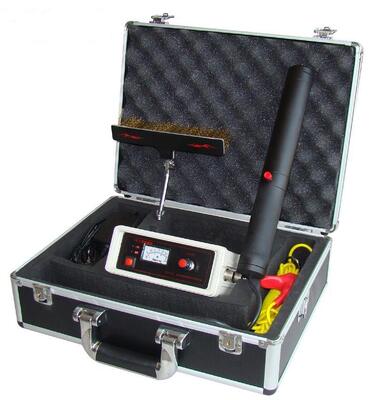

[Standardlieferung]
Haupteinheit
Hochspannungs-Pistole
Hochspannungs-Pistole
Ladegerät
Langes Kabel
Kurzes Kabel
Verbindungsmagnet
Erdungsstab
Hochdruckhandschuhe
Bedienungsanleitung
HUATEC Kalibrierzertifikat
Optionales Zubehör
Bogenbürste
Flachbürste
Kreisfederbürste
Rohrinnenflächenbürste
Batterie
