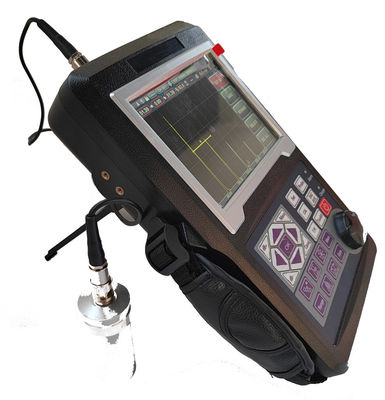

IP67 0,001 mm hochauflösende B-Scan-Großbereich 15000 mm Ultraschalldickheitsmessgerät

IP67 0,001 mm hochauflösender B-Scan Ultraschall-Dickenmesser mit großem Bereich 15000 mm

Haupteigenschaften:

★ Benutzerfreundliche Dialoge und interaktive Hilfen für Operationen wie Kalibrierung, Kurvenerstellung usw.

★ Farb-B-Scan

★ Impulswiederholfrequenz: 10-10000 Hz präzise einstellbar, Hochgeschwindigkeitsscannen, nichts verpassen.

★ Hohes Signal-Rausch-Verhältnis, klares und stabiles Echo, Anti-Rausch-Design, perfekt für raue Arbeitsbedingungen.

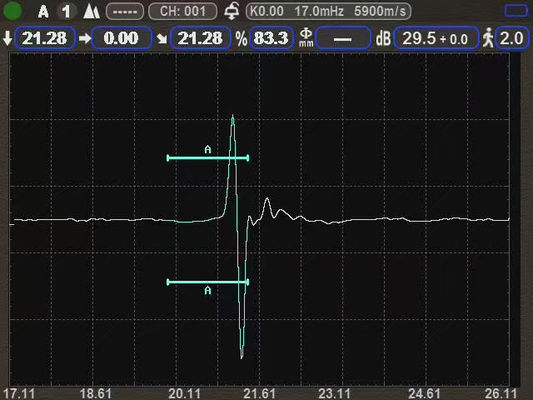

★ 12-Bit-AD, Hochgeschwindigkeitsabtastung führt zu einem besseren Echodiagramm mit allen Details. Empfindlich und kann selbst kleinste Fehler erkennen.

★ Dickenprüfung, Messbereich: 0,15 mm – 15000 mm (5920 m/s), Messauflösung: 0,001 mm.

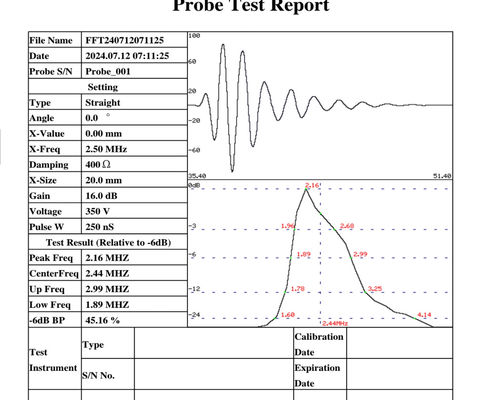

★ Automatisch generierte Sondenanalyseberichte.

★ Bluetooth-Verbindung zu einem mobilen Gerät zur Erstellung und zum Ausdrucken von Prüfberichten vor Ort.

★ IP67-Standard. Silikongehäuse, wasser- und staubdicht, solide und hält ewig.

★ Akku hält 15 Stunden für eine Ladung. Jeder Akku hat eine eigene Ladekontrolle, so dass er mit zwei Akkus rund um die Uhr arbeiten kann.

Spezifikationen:

Bereich:0-15000 mm, bei Stahlgeschwindigkeit

Materialgeschwindigkeit: 100～20000 m/s

Impulswiederholfrequenz: 10-10000 Hz

Dynamikbereich:≥38dB

Auflösungsvermögen:>40dB (5P14)

Empfindlichkeitsverluste:>66dB

Unterdrückung (Unterdrückung): 0 bis 80 % der vollen Bildschirmhöhe

500 unabhängige Einstellungen, jedes Kriterium kann frei eingegeben werden, wir können vor Ort ohne Testblock arbeiten；

Großer Speicher von 1000 A-Grafiken und Dickenberichten.

Testmodi: Impuls-Echo, Dual-Element und Durchschallung

Sondentypen: Einzel-Gerade, Einzel-Winkel, Dual-Gerade, Dual-Winkel

Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind

Einheiten: Zoll oder Millimeter

Stromversorgung: Netzanschluss 100-240 VAC, 50-60 Hz

Anzeigeverzögerung: -20 bis 3400 µs

Sondenverzögerung/Nullpunktversatz: 0 bis 99,99 µs

Interner wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 7800 mAh

15 Stunden nominale Betriebszeit, abhängig von der Displayhelligkeit

4 Stunden typische Ladezeit

H×B×T(mm):260×175×60 (mm)

Gewicht: 1,4 kg

Betriebstemperatur: -10℃ bis 50℃

Lagertemperatur: -30℃ bis 50℃

Impulsenergie: 50 V, 100 V, 200 V, 300 V, 400 V, 500 V wählbar

Gleichrichtung: Positive Halbwelle, negative Halbwelle, Vollwelle, RF-System

Sondenfreq: 0,2 bis 25 MHz

Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind

Empfindlichkeit: 120 dB max. in wählbarer Auflösung 0,1, 1,0, 2,0, 6,0 dB.

Wandleranschlüsse: BNC

Funktionen

Automatische Anzeige des genauen Dickenwerts.

Automatische Kalibrierung von Wandler-Nullpunkt, Winkeln, Vorderkante und Materialgeschwindigkeit.

Durch Anschließen eines U-Disks kann das Gerät unbegrenzten Speicher erhalten, PDF-Berichte ausgeben und das System aktualisieren.

Bluetooth-Verbindung zu einem mobilen Gerät zur Erstellung und zum Ausdrucken von Prüfberichten vor Ort.　AWS D1.1.

Auto-Gain-Funktion.

Scan-Freeze: Die Display-Freeze hält die Wellenform- und Schallpfaddaten fest.

Alarm: Piepton und LED.

Echtzeituhr.

Echo füllen.

Markierung erfassen.

Zwei Gates: A und B.

Echofarbe innerhalb des Gates.

Basisinstrumentenpaket

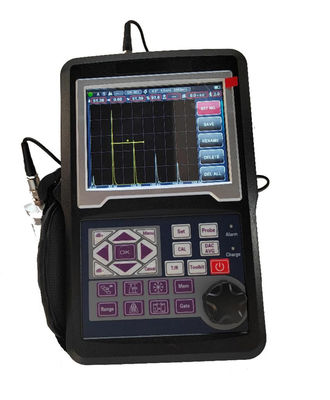

Tragbares Gerät

Wiederaufladbares Li-Ion-Akkupaket, 7,8 Amperestunden

Netzteil/Ladegerät

Bedienungsanleitung auf Englisch

App-Software

Silikongehäuse
