1.Capable der Ausführung von Maßen auf einer breiten Palette des Materials, einschließlich Metalle, Plastik, Keramik, Zusammensetzungen, Epoxy-Kleber, Glas und andere gut-leitfähige Materialien der Ultraschallwelle.
Modelle 2.Transducer sind für spezielle Anwendung verfügbar und schließen für Grobkornmaterial- und -Temperaturanwendungen ein.
3.Probe-Zero Funktion, Ton-Veloctiy-Kalibrierungsfunktion.
Funktion der Kalibrierung 4.Two-Point.
5.Coupling Statusanzeige, die den Koppelungsstatus zeigt.
Informationen 6.Battery zeigen die Restkapazität der Batterie an.
Schlaf 7.Auto und Selbstdes ausschaltens Funktion, zum von Batteriedauer zu konservieren.
Software 8.Optional, zum der Gedächtnisdaten bezüglich des PC zu verarbeiten.
tragen der thermische Minidrucker 9.Optional, zum der gemessenen Daten über RS232 zu drucken.
Spezifikationen
Anzeige: 128×64 LCD mit LED-Hintergrundbeleuchtung.
Messbereich: 0.75mm~300.0mm (Zoll 0.03inch~11.8)
Schalldurchlässigkeit: 1000m/s~9999m/s (0.039~0.394in/µs
Anzeigenentschließung: 0.01mm oder 0.1mm (niedrig als 100.0mm)
0.1mm (mehr als 99.99mm)
Genauigkeit: ± (0.5%Thickness +0,02) Millimeter, hängt von den Materialien und von den Bedingungen ab
Einheiten: Metrische/Kaisereinheit seletable.
Unterere Grenze für Stahlrohre:
Sonde 5MHz: F20mm'3.0 Millimeter (Zoll F0.8'0.12)
Sonde 10MHz: F20mm'3.0 Millimeter (Zoll F0.6'0.08)

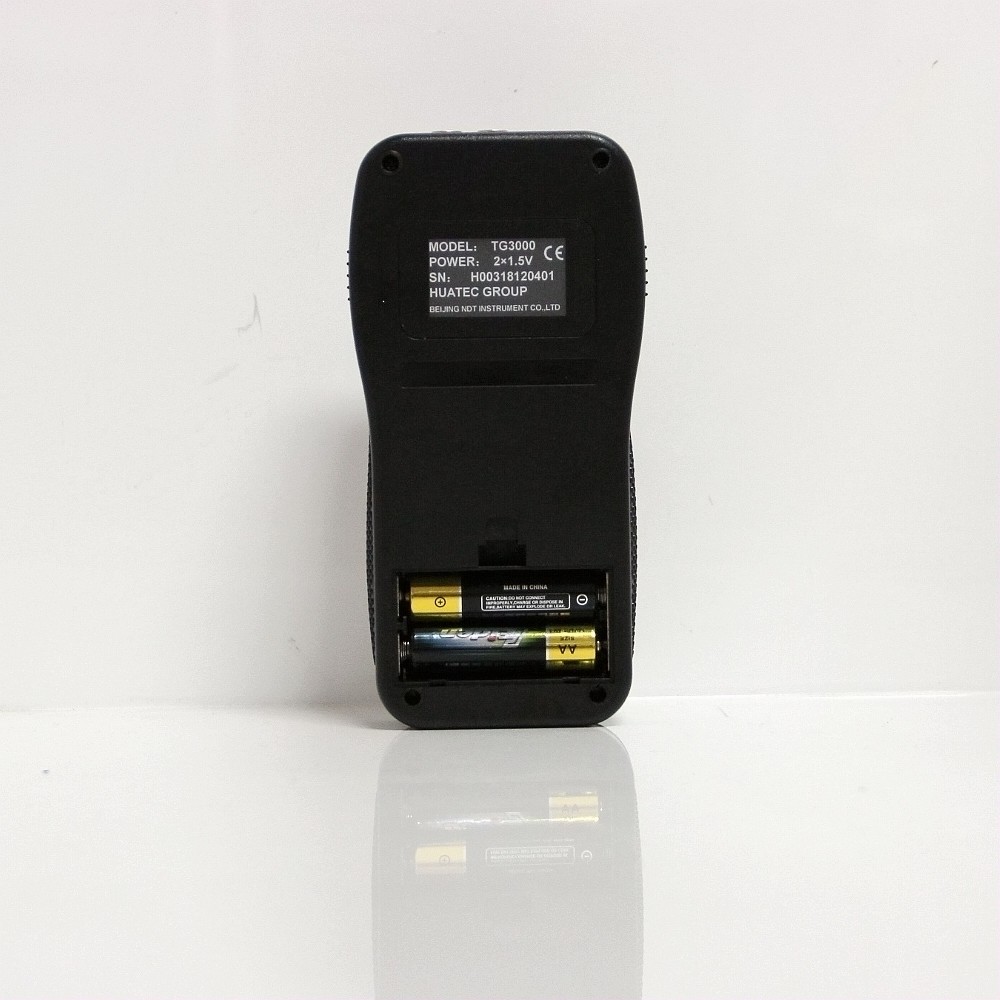

Energiequelle: Größe 2pcs 1.5V AA, typische Betriebszeit der Stunden batteries.100 (LED-Hintergrundbeleuchtung weg).
Kommunikation: Serielle Schnittstelle RS232
Entwurfs-Maße: 150mm×74mm×32mm
Gewicht: 238 g
Vier Maßlesungen pro Sekunde für Einzelmaß,
Gedächtnis für bis 5 Dateien (bis 100 Werte für jede Datei) von gespeicherten Werten

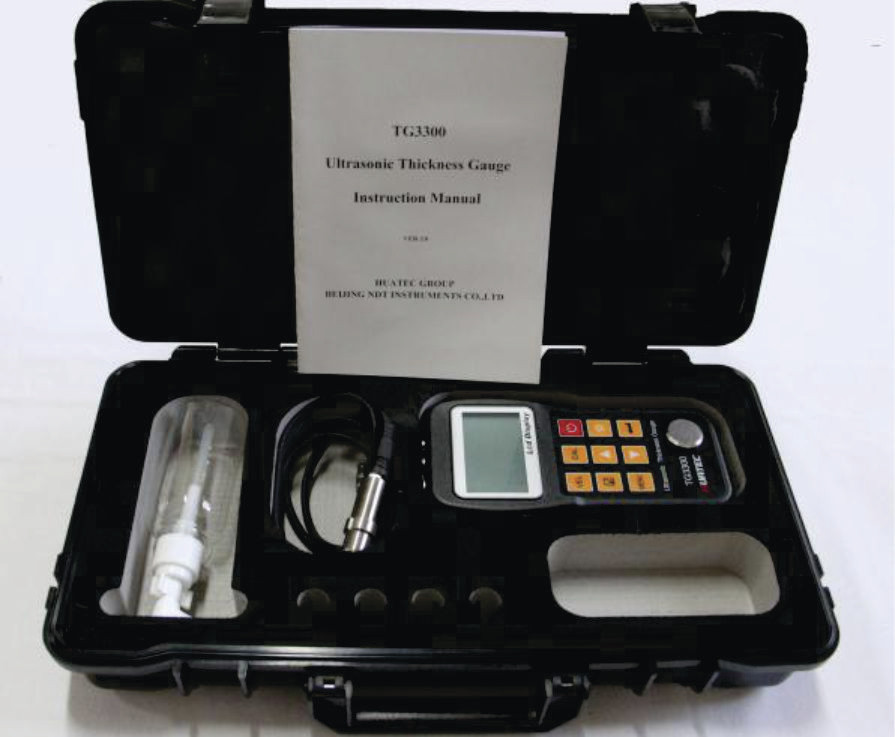

Konfiguration für Ultraschallstärkemessgerät/Prüfvorrichtung TG-3300
|
Nein |
Einzelteil |
Quantität |
Anmerkung |
Standardkonfiguration |
1 |
Hauptteil |
1 |
|
2 |
Wandler |
1 |
Modell: N05 |
|
3 |
Couplant |
1 |
|
|
4 |
Instrument-Kasten |
1 |
|
|
5 |
Operating manual |
1 |
|
|
6 |
Alkalische Batterie |
2 |
AA-Größe |
|
Optional Konfiguration |
7 |
Wandler: N02 |
|
Anhang A |
8 |
Wandler: N07 |
|
||
9 |
Wandler: HT5 |
|
||
10 |
Mini Thermal-Drucker |
1 |
|
|
11 |
Druckkabel |
1 |
||
12 |
Datapro-Software |
1 |
||
13 |
Übertragungskabel |
1 |
Sonde optional für Ultraschallstärkemessgerät/Prüfvorrichtung TG-3300 (Anhang A):
Modell |
Freq. MHZ |
Durchmesser Min. |
Messbereich |
Unterere Grenze |
Beschreibung |
N02 |
2 |
14 |
3.0mm-300.0mm (im Stahl) |
20 |
Für dick, in hohem Grade vermindernd oder in hohem Grade zerstreuen Materialien |
N05 |
5 |
10 |
1.2mm-230.0mm (im Stahl) |
¢20mm×3.0mm |
Normales Maß |
N05/90° |
5 |
10 |
1.2mm-230.0mm (im Stahl) |
¢20mm×3.0mm |
Normales Maß |
N07 |
7 |
6 |
0.75mm-80.0mm (im Stahl) |
¢15mm×2.0mm |
Für dünnes Rohr oder kleines Biegungsrohr-Wandstärkemaß |
HT5 |
5 |
2 |
3mm-200mm (im Stahl) |
30 |
Für Maß der hohen Temperatur (bis zu 300℃) |
