Digitale Vibrationskalibrator Kalibrieren Vibrationsmesser Vibrationsanalysator VibrationsprüferEinheitliche Prüfungen
Häufigkeit(kontinuierlich einstellbar): 10 bis 1280 Hz+0.01%
Anwendung für den ISO10816-Vibrationskalibrator HG-5020i:
1.Kann zur Kalibrierung von Schwingungsschnellmessgerät, Geschwindigkeits- und Näherungsumformgerät sowie Schwingungsmessgeräten verwendet werden.640 und 1280 Hz
2.Die Amplitude der Beschleunigung, Geschwindigkeit und Verlagerung kann aus dem Kalibrator ermittelt werden.
3.Kann durch Potentiometer definiert und auf digitalen Displays angezeigt werden.
4Der.HG-5020i Vibrationskalibrator kombiniert Sinussignalgenerator, Leistungsverstärker, Standardwandler und einen Shaker in einem und verfügt über ein kleines Volumen, hohe Genauigkeit und einfache Bedienung.Es kann entweder im Labor oder vor Ort verwendet werden.
5- Internationale Normen: ISO 10816
6.Konstant einstellbar bei Verwendung eines externen Signalgenerators, Frequenzbereich kann von 1 Hz bis 10 kHz betragen
Es kann zum Kalibrieren von Schwingungsbeschleunigungsmessgeräten, Geschwindigkeits- und Näherungswandlern sowie zu Schwingungsmessgeräten verwendet werden.640 und 1280 Hz können aus dem Kalibrator erzeugt werdenEs hat auch eine Steckdose für den Eingang von einem externen Signalgenerator für jede Schwingungsfrequenz und sogar Sweep-Signal.kann durch Potentiometer definiert und auf digitalen Displays angezeigt werdenEs kann entweder horizontale oder vertikale Vibrationen erzeugt werden.
HG-5020i kombiniert Sinussignalgenerator, Leistungsverstärker, Standardwandler und einen Shaker in einem und verfügt über ein kleines Volumen, hohe Genauigkeit und einfache Bedienung.Es kann entweder im Labor oder vor Ort verwendet werden.
Die Kommission hat die Kommission aufgefordert, die für die Anwendung der Verordnung (EG) Nr. 45/2001 geltenden Maßnahmen zu überprüfen.
Höchstschwingungsamplitude und Höchstlast
|
Wt
Frequenz |
<100 g | <250 g | <650 g | ||||||
| a(m/S2) | V (mm/S) | d ((μm) | a(m/S2) | V (mm/S) | d ((μm) | a(m/S2) | V (mm/S) | d ((μm) | |
| 10 Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280 Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
Größe:280 x 180 x 250 mmBruttogewicht:10 kg
Temperatur: Betrieb:0oC bis 50oCAufbewahrung- 20oC bis 70oC
Leistung:220Vac (optional 110Vac)
Proximitätssonde-Linearität
Prode: 5 mm und 8 mm Sonden Reichweite: 0 ~ 2.0 mm
Anzeige:31/2Ziffernanzeige für Beschleunigung, Geschwindigkeit oder Verschiebung
Anmerkung: Bei höherer Frequenz ist der Wert der Schwingungsverschiebung sehr gering, so dass kein Schwingungssignal aus dem Kalibrator ausgeht.
|
1
Befestigungsstange
|
2
Spindelmikrometer |
|
3
Werkzeug zur Reparatur des Sensors |
4
Prüfplatte |
|
5
M5 Befestigungsschraube |
6
M5-M8 Übergangsschraube |
|
7
M5-M10 Übergangsschraube |
|
Größe:280 x 180 x 250 mm
Gewicht:20 Pfund und 9 Kilo.
Temperatur: Betrieb:0oC bis 50oC
Aufbewahrung- 20oC bis 70oC
Luftfeuchtigkeit90% nicht kondensierend

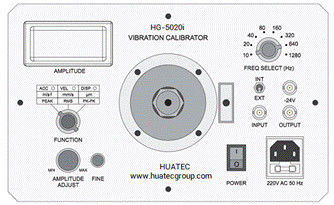

Das Bedienfeld des Vibrationskalibrators HG-5020i ist wie folgt dargestellt:
1 Anzeige der Ausgangsamplitude der Schwingung Anzeige der Amplitude der verschiedenen Ausgangssignale des Kalibrators
2 Kalibrierpotentiometer
3 Funktionswahlschalter Umstellung der Ausgabe des Kalibrators auf Beschleunigung, Geschwindigkeit oder Verlagerung
4 Potentiometer zur Einstellung der Ausgangsamplitude
Einstellung des Potentiometers zur Änderung der Ausgangsvibrationsamplitude
5 Die Ausgangsschwingungsamplitude langsam einstellen
6 Tabelle zur Befestigung des zu kalibrierenden Wandlers
7 Das Gewindeloch zur Befestigung des Standes der Proximitätssonde
Während der Kalibrierung der Näherungssonde wird der Ständer des Wandlers durch dieses Gewindeloch an der Steuerung befestigt.
8 Stromschalter 220 VAC
9 Steckdose für 220 V Wechselstrom
Wird zum Anschließen von 220 V Wechselstrom verwendet.
10. Steckdose für die Leistungsausgabe
für die Überwachung der Wellenform des Ausgangssignals des Leistungsverstärkers des Kalibrators.
11 Ausgangssteckdose mit einer Spannung von 24 V
Versorgung des Näherungsmessers während der Kalibrierung der Näherungssonde mit ₹ 24 V.
12 Frequenzwahlschalter
