Präzisions-ABS-Profilometer für Oberflächenrauheitsprüfer

Oberflächenrauheitsausrüstung Oberflächenrauheitskonturdiagramm-Profilometer-Prüfmaschine

1. Produktname: Integrierte Maschine zur Messung der Oberflächenrauheit

2. Produktmodell: SRT-7150, Marke: HUATEC

3. Produktfoto

4. Hauptvorteile

• Seit Jahrzehnten der Präzisionsmessung verpflichtet!
• Durch die Zertifizierung des Qualitätsmanagementsystems ISO9001 und die Zertifizierung des Wissensmanagementsystems;
• Nationale Unternehmenszertifizierung für geistiges Eigentum;

• Durch den Export der EU-CE-Zertifizierung;

• Produktdiversifizierung: Unterstützung der Kundenanpassung;

5. Gerätebeschreibung und Messbereich:

# SRT-7150 ist eine integrierte Messgeräteausrüstung zur Oberflächenrauheits- und Konturmessung.

# Die Oberflächenrauheit und das Profil verschiedener Werkstücke werden mithilfe eines hochpräzisen Gittermesssystems, einer hochpräzisen Schleifführungsschiene, eines leistungsstarken berührungslosen Linearmotors, eines leistungsstarken Rauheitsmessmoduls, einer leistungsstarken Computersteuerungssystemtechnologie und perfekter Multi gemessen und analysiert -funktionale Software.

# Das Gerät kann verschiedene Parameter verschiedener mechanischer Teile messen, wie z. B. Profilparameter für glatte Linien und Querschnitte, Parameter für die Oberflächenwelligkeit, Rauheitsparameter usw.

# Es kann Geradheit, Neigung, Winkelverarbeitung und Kreisverarbeitung messen (Abstand von der Geraden zur Tangente, Abstand vom Kreismittelpunkt zum Kreismittelpunkt, Bogenradius, Abstand vom Schnittpunkt zum Kreismittelpunkt, Abstand vom Kreismittelpunkt zur Geraden). ), Punktlinienverarbeitung (Abstand vom Schnittpunkt zur geraden Linie, Abstand vom Schnittpunkt zum Kreismittelpunkt, Schnittpunkt zweier gerader Linien, Abstand vom Schnittpunkt zum Schnittpunkt), logarithmische Kurve, Rillenbreite, Rillentiefe, Rillenkantenabstand , Rillenmittenabstand, Neigung, horizontaler Abstand, vertikaler Abstand und andere Formparameter verschiedener Teile.

# Es eignet sich für die Lagerindustrie, die mechanische Bearbeitung, Automobil, Motorrad, Präzisionshardware, Präzisionswerkzeuge, Formen, Werkzeuge, optische Komponenten und andere Branchen.

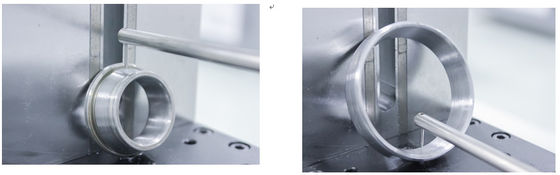

6.Anwendungsfälle:

7. Technische Eigenschaften des Produkts:

(1) Hohe Präzision, hohe Stabilität, hohe Wiederholgenauigkeit, lange Lebensdauer;

1. Es werden das führende hochpräzise Gittermesssystem und das hochpräzise Induktivitätsmesssystem ausgewählt, und die Messgenauigkeit ist sehr hoch.
2. Unabhängige Forschung und Entwicklung von hochpräzisen Schleifführungsschienensystemen. Die Verschleißfestigkeit des Führungsschienenmaterials ist gut und gewährleistet einen stabilen und zuverlässigen Betrieb des Systems.
3. Das leistungsstarke Linearmotor-Antriebssystem gewährleistet eine hohe Messstabilität und gute Wiederholbarkeit.

4. Der Messtisch kann die Y-Richtung, die horizontale Richtung, die horizontale Sektorrichtung und verschiedene Winkel einstellen und verschiedene Winkel einstellen, was für die Messanforderungen des Benutzers sehr praktisch ist

(2) Intelligentes Softwaresystem:

Die Bedienoberfläche des Instruments ist benutzerfreundlich, der Bediener kann die Instrumentenbedienung leicht beherrschen und die Verwendung ist sehr einfach.

1) Die vom Unternehmen über viele Jahre hinweg gesammelte praktische Erfahrung im Design von Messsoftware bietet Kunden eine einfache, praktische und schnelle Bedienungserfahrung.

2) Leistungsfähige, automatische Verarbeitung von Daten, Drucken von Berichten verschiedener Formate, automatische Anzeige, Drucken, Speichern, Abfragen von Messaufzeichnungen; Die Daten können zentral archiviert oder ausgedruckt werden, ohne dass die Überprüfungszeit in Anspruch genommen wird.

3) Der Messbereich ist groß und kann die spezielle Messfunktion fast aller Arten der Werkstückkonturmessung erfüllen, einschließlich spezieller Werkstückschrauben, Lager, Gewinde usw.

4) Der gemessene Abschnitt kann automatisch und manuell zur Auswertung ausgewählt werden, und die Softwarefunktion kann entsprechend den Kundenanforderungen angepasst werden;

5) Mithilfe eines Computer-Datenbankspeichers mit großer Kapazität können alle Überprüfungsergebnisse aufgezeichnet werden.

8.Umweltanforderungen für die Verwendung:

• Leistungsbedarf: ca. 500 W
• Wechselstrom: 220 V ± 10 %, 50 Hz
• Umgebungsanforderungen: Temperatur - 10 ~ 30 °C;
• Relative Luftfeuchtigkeit: < 85 %
• Am Installationsort gibt es keine offensichtliche Vibrationsquelle
• Individuelles Erdungskabel
• Im Raum dürfen sich kein Staub, keine Vibrationen, kein Lärm, kein Luftstrom, kein korrosives Gas und kein starkes Magnetfeld befinden, die die Messung beeinträchtigen könnten. Maximale Bodenvibration RMS: < 50 Hz 2,5 μm/s > 50 Hz 5,0 μm/s

9. Technische Parameter:

Hinweis: Die oben genannten technischen Parameter können entsprechend den tatsächlichen Bedürfnissen der Benutzer angepasst werden. Gerne können Sie unsere Techniker zu verschiedenen Themen konsultieren.

10.Gerätegröße:

12. Optionale Konfiguration

1, verschiedene Spezifikationen und Testnadeln

2. Arbeitsplattform mit mehreren Richtungen und mehreren Kräften

Zweiachsige Plattform: Rotation und Gieren;

Drehung der Z-Achse: 360°, Mindestunterteilung beträgt 1‘, mit Verriegelungsfunktion;

Y-Achsen-Neigung: Y-Achsen-Ablenkung, Messbereich 45°, minimale Unterteilung 0,1°;

Öffnungsweite der Flachzange: 85 mm;

Gesamtgröße der Bank (Länge x Breite x Höhe): 170 x 170 x 160 mm;

Gesamtgewicht: 14 kg; Maximale Belastung: 20 kg

3,Multifunktions-V-Block

Größe: 75 * 35 * 24 mm;

Bemerkungen: dient zur Positionierung kleiner Wellenteile,

mit Klemmfunktion

4,Multifunktionales Gerät

13.Lieferung und Abnahme

1, Lieferung

1. Liefertermin: innerhalb von 15 Werktagen nach Vertragsschluss.
2. Lieferort: kostenloser Expressversand an den vom Besteller angegebenen Lieferort

2, Installation und Schulung

1. Unser Unternehmen ist für die Installation und Inbetriebnahme der Geräte vor Ort beim Benutzer verantwortlich;
2. Während der Installation und Inbetriebnahme der Geräte muss das technische Personal des Käufers in Theorie, praktischer Bedienung und Wartung geschult werden, damit das technische Personal des Benutzers den Betrieb der Geräte beherrschen, in der Verwendung der Geräte zur Überprüfung geschult sein und den Normalzustand gewährleisten kann Betrieb des Geräts und in der Lage sein, allgemeine Störungen und spezielle Wartung des Geräts zu beseitigen.

3, Überprüfen Sie vor der Annahme

1. Abnahmestandard: Vorbehaltlich der aktuellen nationalen Verifizierungsvorschriften und der vertraglichen technischen Vereinbarung

2. Abnahmepunkte: Überprüfen Sie, ob die Menge und Spezifikation der Hauptmaschine, des Zubehörs und der Werkzeuge der Ausrüstung den Anforderungen der vertraglichen technischen Vereinbarung und des Ausrüstungshandbuchs entsprechen. Prüfen Sie, ob die Betriebsanleitung und sonstige Daten des Gerätes vollständig sind und den Anforderungen der technischen Vereinbarung entsprechen.
3. Wenn im Prozess der Vertragsannahme und Vertragsabwicklung Teile fehlen oder Mängel vorliegen, die sich auf die Leistung der Geräte auswirken, wie z. B. Gerätezubehör, technische Daten, Benutzerhandbücher, Spezialwerkzeuge, Ersatzteile, Dienstleistungen und technische Beratung, ist unser Unternehmen zuständig ist für die kostenlose Nachfüllung der fehlenden Artikel und Fehlmengen verantwortlich.
4. Nach der Abnahme unterzeichnen beide Parteien den Produktabnahmebericht.
