Messende Strecke
|
F400: 0~400μm N400: 0~400μm F1: 0~1250μm F1/90: 0~1250μm
N1: 0~1250μm F10: 0~10000μm CN02: 10~200μm
|
|
Messende Genauigkeit
|
F400、 N400 Kalibrierung mit 1 Punkten: ± （2%+0.7） Kalibrierung mit 2 Punkten: ± （） F1、 F1/90、 N1、 1%+7 CN02 Kalibrierung mit 1 Punkten: ± （2%+1） Kalibrierung mit 2 Punkten: ± （） 1%+1 F10 Kalibrierung mit 1 Punkten: ± （2%+10） Kalibrierung mit 2 Punkten: ± （1%+10）
|
|
Kalibrierung
|
Kalibrierungs-/2-Punktkalibrierungs-/basic-Kalibrierung mit 1 Punkten
|
|
Anzeigenentschließung
|
0.1um (0~99.9um)/1um (über 100um)
|
|
Gewicht
|
250g (einschließlich Batteriepaket)
|
|
Betriebsumwelt
|
Temperatur: Feuchtigkeit 0℃~50℃: 20%RH~90%RH
|
|
Betriebsmodus
|
Direkter Prüfungsmodus und Blockstatistikmodus
|
|
Messender Modus
|
ununterbrochen/sondern Sie aus
|
|
Abschaltungsmodus
|
manuell/automatisch
|
|
Betriebswarnung
|
Ringmusik, zum des Fehlers zu alarmieren
|
|
Signal-Behandeln
|
|
Schwelle
|
Die einstellenden Begrenzungen und alarmieren automatisch gemessene Werte aus Begrenzung heraus
|
|
Datenanalyse
|
Analysieren einer Reihe der messenden Werte über Histogramm
|
|
Statistikfunktion
|
Mittelstandardabweichung/Zahl des Maße Maximum-Minimums
|
|
Daten Merory
|
|
Stärkenwerte
|
500 messende Daten
|
|
Löschung
|
Sondern Sie zweifelhafte Daten/alle Daten von einer Gruppe aus
|
|
Input/Output
|
|
Druck
|
gemessene Werte, Statistikwerte, Grenzwerte und Histogramm
|
|
Kommunikation
|
RS232/USB
|
|
Spg.Versorgungsteil
|
|
Batterie
|
Nickel-Hydrid 9V/alkalische Batterien
|
|
Energienbatteriekontrolle
|
Niederspannungsanzeige
|
|
Standardanlieferung
|
Hauptgerät
|
1
|
|
Integrierte Prüfspitze ((N1orF1)
|
1
|
|
Kalibrierungsfoliensatz
|
4
|
|
Kalibrierungsunterseitensatz
|
1
|
|
alkalische Batterie 9V
|
1
|
|
Anweisungshandbuch
|
1
|
|
Drucker RD-E32-SN
|
1
|
|
Einblick der Software-CTG
|
1
|
|
Wahlweise freigestellte Zusätze
|
|
Prüfspitze
|
F400 F1 F1/90° F10 N400 N1 CN02
|
|
Prüfspitzenmodell
|
F400
|
F1
|
F1/90°
|
F10
|
N400
|
N1
|
CN02
|
|
|
Funktionsgrundregel
|
magnetische Induktion
|
verursachter Wirbelstrom
|
|
|
Messende Strecke (Millimeter)
|
0~400
|
0~1250
|
0~10000
|
0~400
|
 0~1250
|
10~200
|
|
|
(das Chromeplating nach kupferner Unterseite stellte 0~40) ein
|
|
|
Entschließung (Millimeter)
|
0.1
|
0.1
|
10
|
0.1
|
0.1
|
1
|
|
|
Toleranz
|
Kalibrierung 1point (Millimeter)
|
± (3%H+0.7)
|
± (3%H+1)
|
± (3%H+10)
|
± (3%H+0.7)
|
± (3%H+1.5)
|
± (3%H+1)
|
|
|
Kalibrierung 2point (Millimeter)
|
± (1%H+0.7)
|
± ((1%H+1)
|
± (1%H+10)
|
± (1%H+0.7)
|
± （1%H+1.5）
|
--------
|
|
|

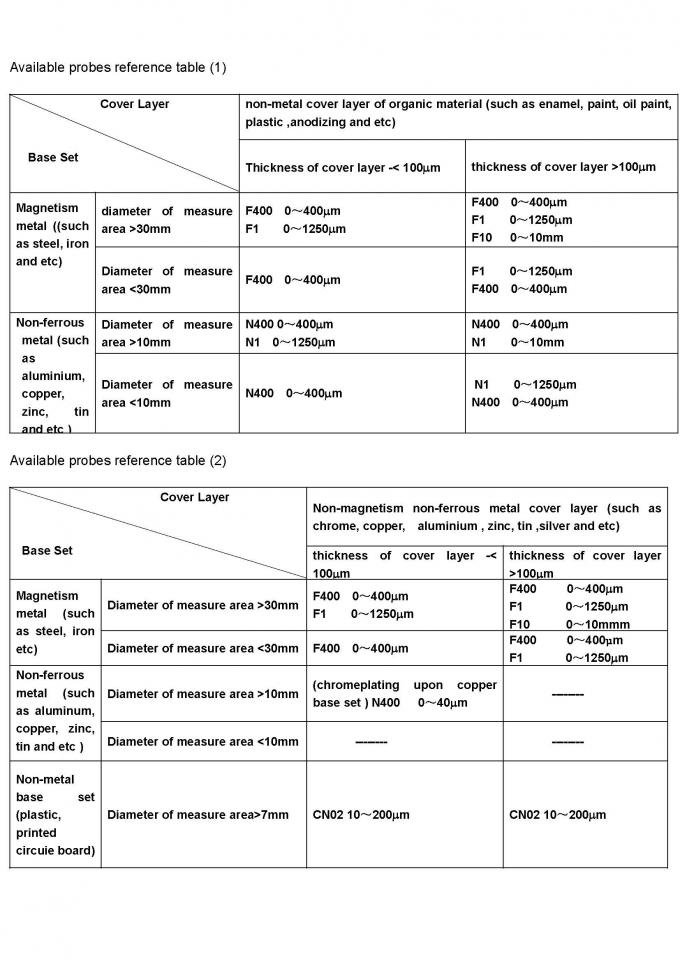

Messende Bedingung
|
Minimaler Biegungradius (Millimeter)
|
konvex
|
1
|
1.5
|
flach
|
10
|
konvex
|
1.5
|
3
|
flach
|
Nur flach
|
|
|
Minute
Maßbereich (Millimeter)
|
F3
|
F7
|
F7
|
F4
|
F4
|
F5
|
F5
|
F7
|
|
|
Kritische Substratstärke (Millimeter)
|
0.2
|
0.5
|
0.5
|
2
|
0.3
|
0.3
|
0.3
|
Keine Begrenzung
|
|
